商品一覽

MATERIALS
機能性膠膜

雷射膠帶│

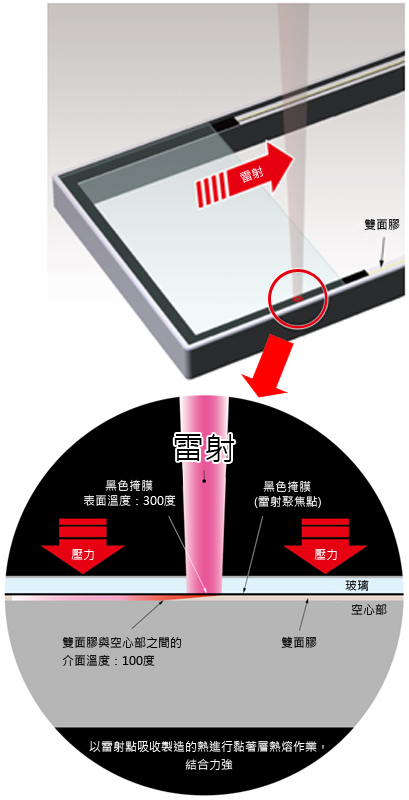

Santac LB雙面膠的黏著層係以特製橡膠彈性體製作而成， 而在雷射點吸收(印刷用掩膜底板)下的橡膠熱熔展現優越性能。

特色

  • 高結合強度
    熱熔膠具備強度結合力
    LB 膜比起一般標準膠帶有兩倍的黏結強度。
  • 重工簡便
    重新輻射雷射至接合區域的重工不費力.
  • 耐衝擊性
    橡膠彈性黏著層能吸收緩衝掉落地面時的衝擊力。
  • 防水
    雷射橡膠彈性黏著層能包覆粗糙表面，並可防止水入浸。

應用領域

  • 結合面版與外殼(窄邊框與防水功能新增)
  • 結合電池與外殼重工
  • 結合BLU至LCD

等級

等級 HS(B)-02-240 HS(B)-00-240 HS(B)-00-50
HS(B)-00-100
特色 推力強度高
高耐衝擊性,
重工輕鬆省力(加熱)		 推力強度超群
低粗糙面結合容易
耐衝擊性優越
重工輕鬆省力(加熱或牽引拖拉)		 高黏著強度,
重工輕鬆省力(加熱或牽引拖拉)

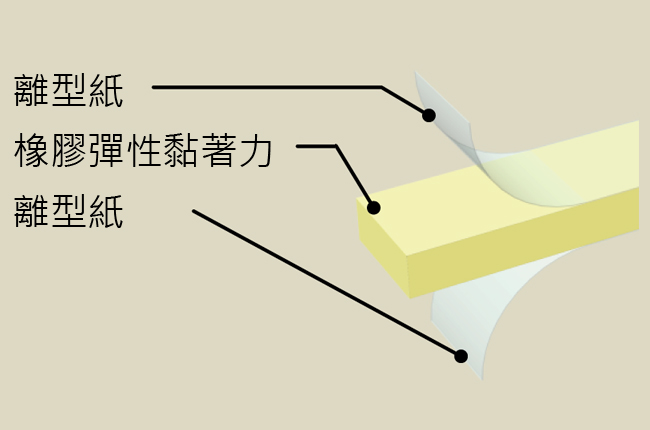

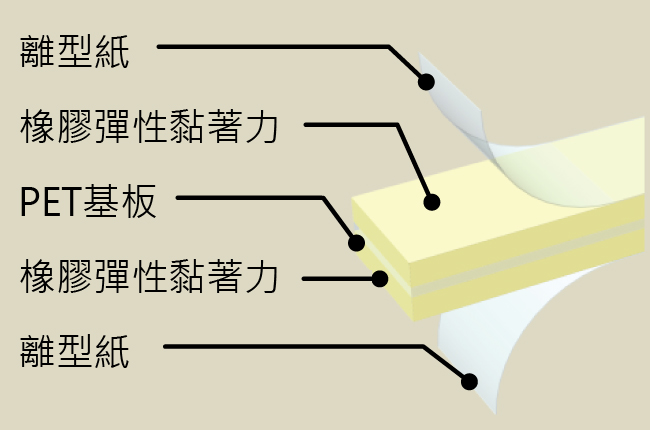

結構

屬性

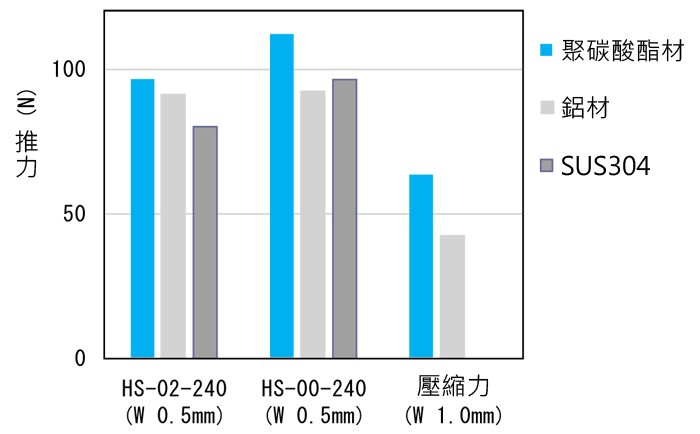

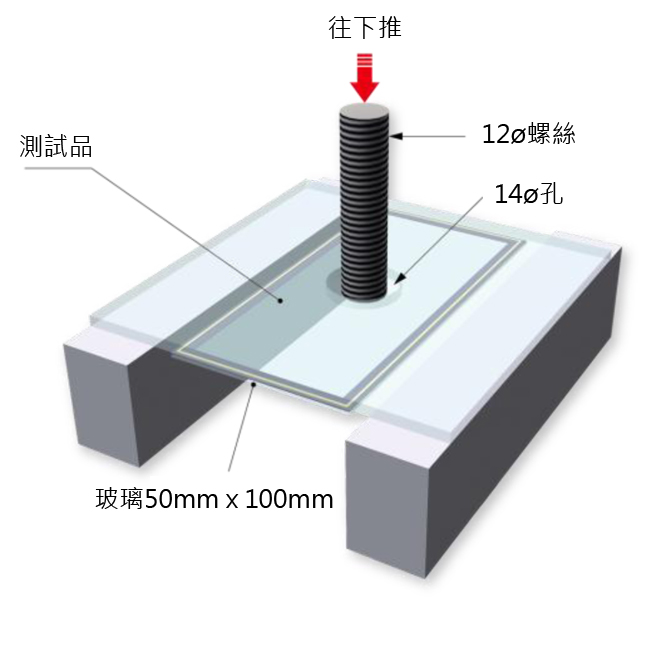

推力測試
<測試條件>
推力速度 7.5 mm/min

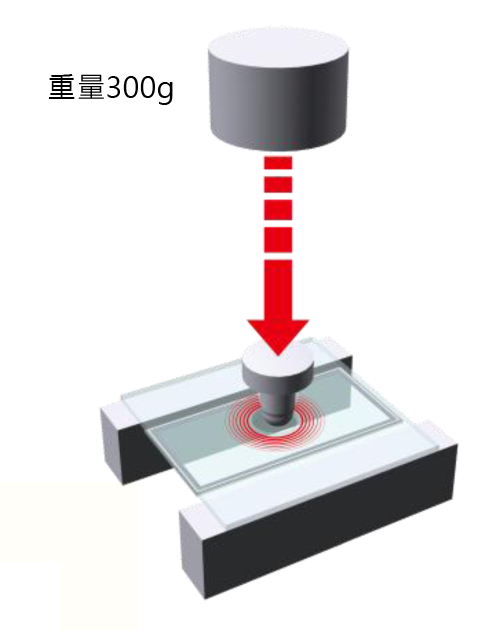

衝擊力測試(-20℃)
等級 HS-02-240 HS-00-240 壓縮力
厚度 um 240 200 200
寬度 mm 0.5 0.5 1.0
剥離長度 cm 30 超過35時
玻璃破碎		 30
<樣品備製>
雙面膠：以1.0MPa 的力道按壓膠帶時，, 雷射輻照度為3.5W×10 毫米/秒. 完全固化需24小時.
壓縮力：1.0MPa×30秒 (競爭商品為 0.5MPa×30秒)，完全固化需24小時

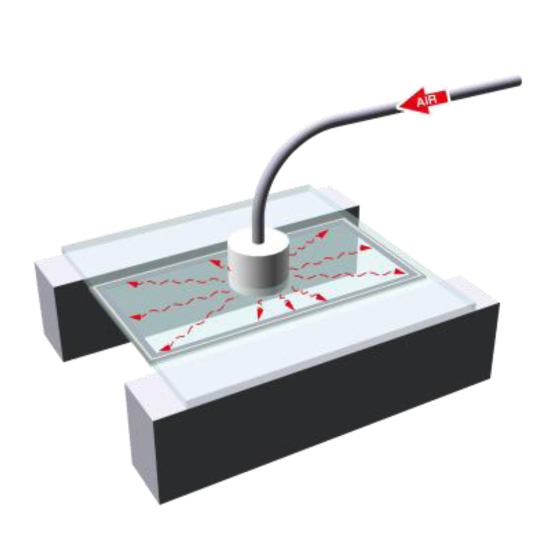

漏氣測試
等級 HS-02-240 HS-00-240 壓縮力
厚度 um 240 200 200
寬度 mm 0.5 0.5 1.0
漏氣 kPa 20 20 5
<樣品備製>
條件同衝擊力測試

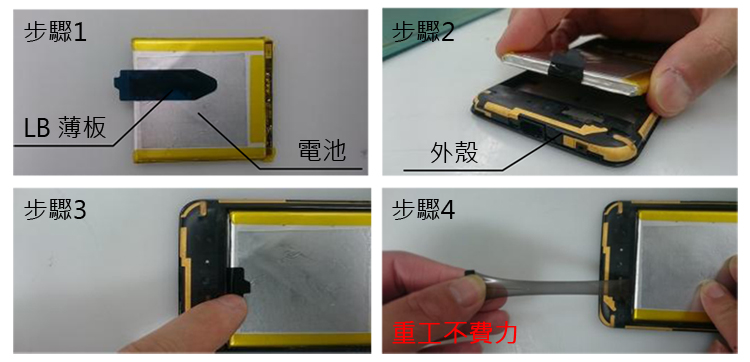

重工
雙面膠能支撐拆解電池時往垂直方向拉起的強烈拉力。
回上一頁
